CCD曲面屏贴合机针对工厂翻新,高精度半自动化手机屏贴合,新研发半自动设备介绍设备

发布时间: 2020-10-16 17:51:45

      CCD曲面屏贴合机设计开发的, 高精度的真空全贴合设备。适用于3D曲面玻璃,OLED柔性屏幕, 保护片等材料与3D曲面屏进行高精度的全贴合。本设备采用先进的伺服电机与PLC控制系统,配备以高精度, 高刚性的运动模组,以及搭配自行研发的高精度智能图像视觉对位系统,来实现曲面屏幕的搬运,对位和高精度密封真空全贴合。CCD视觉定位,使CCD贴合机进一步提高对位贴合的精度和效果。

ccd曲面屏贴合机

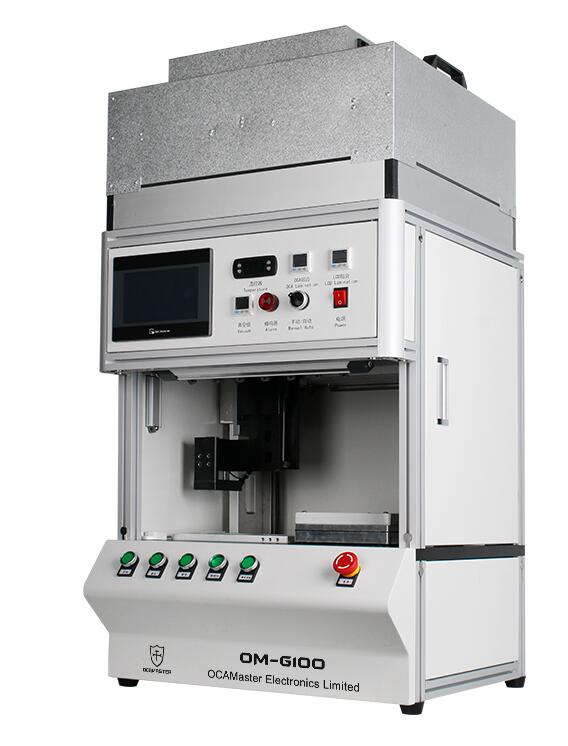

      机器制作使用两轴式平面贴合机OM-G100,适用于各类OCA、LED、OLED,PET等膜类材料的真空全贴合。结构密封好,贴合合效果几乎无气泡。对位精度高,OM-G100最高精度可做到12丝以内。 7 英寸智能控制屏,有英语,中文两种语言可供选择。高精确温控器,松下 PLC 控制单元,松下伺服电机。气囊软贴合,受力均匀,贴合效果美观,无褶皱。适用于贴合 7 寸以下手机的前屏和后壳。

      CCD视觉对位抓取产品两侧的视窗AA区的对角,再和光栅或手机盖板或触摸屏的内视窗进行读取坐标,并将坐标传给视觉系统翻译成机械坐标,并将坐标通过对UVW平台程序定位进行二次或多次确认达到满足视觉系统贴合精度要求,再将一侧翻板与另一侧贴合平台封闭,再抽取真空,最后贴合平台上升完成贴合制程,

      CCD读取显示屏和光栅/触摸屏/盖板的AA区的边界进行对位,因光栅/触摸屏/盖板的AA区边界是通过丝印制程形成的,丝印制程变异在±0.15以上的精度,也是直接导致无法达成贴合精度的要求。

      一种高精度CCD对位贴合加工设备,其特征在于,它包含预贴合部分和真空贴合部分,预贴合部分设置在真空贴合部分的左侧;
