贴合对位治具制作,和对位贴合技巧分享

发布时间: 2020-08-18 09:50:01
      本实用新型公开了一种可精确贴合对位治具,包括底板、离型纸、背胶、和上盖,底板对角方向固定设置两个定位销,离型纸通过定位孔,套设于底板的定位销上,离型纸上表面黏贴多个背胶,上盖设于离型纸上方,通过定位孔,套设于定位销上,上盖与背胶位置交叠处开设模孔,模孔的大小与背胶的大小相同。有益效果是设置一种贴合治具,该治具的离型纸上贴有与摄像头镜片或者摄像头装饰件形状相同的背胶,上盖与背胶交叠的位置开设模孔,只需将摄像头镜片或者摄像头装饰件放置于上盖的模孔中即可达到贴合效果,使用该治具提高了对位准确度,提升了贴合效率。

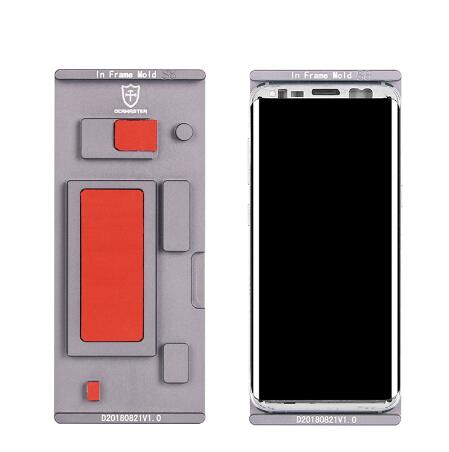

贴合对位治具

      提供一种贴合对位治具,贴合对位治具包括对位装置、转嫁 板和贴合板,对位装置用于固定薄膜,对位装置包括第一对位板和第二对位板,第一对位板 设置在第二对位板的一表面,且第一对位板的面积小于第二对位板;转嫁板用于转嫁薄膜, 转嫁板包括吸附面板,贴合板包括贴合面板,贴合面板上设置有多个对应于吸附面板的形 状的凸起结构,用于对吸附面板限位。

      吸附面板的一角上具有第一缺口,第一缺口对应于第一对位板的第二部 分以及贴合面板上的第一凸起结构,吸附面板的一边上具有第二缺口,第二缺口对应于贴 合面板上的第二凸起结构。

      贴合面板上的多个凸起结构包括第一凸起结构、第二凸起结构、第三凸起 结构和第四凸起结构,第一凸起结构、第二凸起结构、第三凸起结构和第四凸起结构分别邻 近贴合面板的四个边设置,第一凸起结构与吸附面板的第一缺口对应,第二凸起结构与吸 附面板的第二缺口对应。

      贴合面板上设置有一用于放置胶条的凹槽,凹槽邻近第三凸起结构设置, 第一凸起结构邻近凹槽的一端设置。由于对位装置能够将薄膜在不破坏其形状的情形下,转嫁到转嫁板上,再由转嫁 有薄膜的转嫁板与填充有胶条的贴合板进行对位贴合,因此不易损坏薄膜,薄膜在贴合的 过程中可以保持平整,并且通过转嫁板上的缺口与贴合板上的凸起结构对薄膜与胶条进行 对位,对位精度高。
